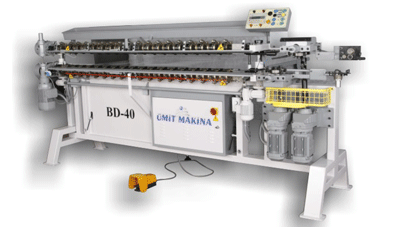

BD-30 |
BD-40 |
BD-50 |
| Production: |
up to 26.000 springs/8 hrs
(depending on operator's skill) |
|
|
| Helical Wire: |
1.30mm |
1.40mm |
1.40mm |
| Spring Outside Diameter: |
69-70 mm / 70-75 mm
(1.9-2.0 mm) / (2.0-2.2 mm) |
80-94 mm
(2.2-2.4 mm) |
76-86 mm
(2.0 mm/2.2 mm/2.4 mm) |
| Number of Convolution: |
|
4-5-6 |
|
| Spring Height: |
|
80-170mm |
|
| Maximum Width: |
|
2000 mm. |
|
| Spiral Motor Power: |
|
1.1 Kw |
|
| Spring feeding motor: |
|
1.1 Kw |
|
| Wire length setting motor: |
|
0.18 Kw |
|
| Controls: |
PLC control, frequency inverters and control panel |
|
|
| Max. number of jaws: |
23 jaws width 71 mm |
18 jaws width 98 mm |
19 jaws width 88 mm |
| Power: |
|
380 V. 3 Phases 10 A. Customer Specification |
|
| Max weight spiral wire reel: |
|
400 kg |
|
| Weight: |
|
980 kg |
|
| Total Area required: |
|
6700 x 2240 mm |
|
